CS41H自由浮球式疏水閥
CS41H自由浮球式疏水閥是自動閥門，尤其對壓力低、排水量低和溫度穩定性要求高，不宜帶存凝結水的蒸汽設備更為適用。
- 在線咨詢
- 021-66861950
CS41H自由浮球式疏水閥 介紹
工作原理
本疏水閥產品根據浮力的原理，使閥體內的浮球隨水位變化作升降運動，以達到閥門啟閉，即排水阻汽作用。
結構特點
能連續排水、性能穩定、排水量大、漏水量小。
能排連續飽和水，至使設備凝結水帶滯存量較少、升溫快、加熱溫度穩定。
有自動排冷空氣裝置，無汽鎖現象，工作平衡無噪音。
主要零件材料
 |

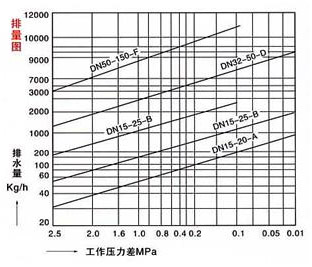

| CS41H自由浮球式疏水閥排量圖 |
| 主要零件 | 材料 |
|---|
| 閥體 | 碳鋼 |
| 閥蓋 | 碳鋼 |
| 閥座 | 不銹鋼 |
| 過濾器 | 不銹鋼 |
主要外型及連接尺寸
| 尺寸 | 型號 | CS11H-16C |
|---|
| 口徑DN | 15 | 20 | 25 | 32 | 40 | 50 |
| L | 150 | 150 | 150 | 270 | 280 | 290 |
| H | 195 | 195 | 195 | 250 | 290 | 300 |
| H1 | 103 | 103 | 103 | 108 | 108 | 108 |
| 產品型號 | 口徑 | 尺寸 |
|---|
| DN | L | H | D | D1 | D2 | b | f | Z-Φd |
|---|
| CS41H-16/25/40C-B | 15 | 195 | 195 | 95 | 65 | 45 | 14 | 2 | 4-Φ14 |
| 20 | 195 | 200 | 105 | 75 | 55 | 14 | 2 | 4-Φ14 |
| 25 | 215 | 225 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
| CS41H-16/25/40C-D | 25 | 270 | 245 | 115 | 85 | 65 | 14 | 2 | 4-Φ14 |
| 32 | 270 | 250 | 135 | 100 | 78 | 16 | 2 | 4-Φ18 |
| 40 | 280 | 290 | 145 | 110 | 85 | 16 | 3 | 4-Φ18 |
| 50 | 290 | 300 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
| CS41H-16/25C-F | 50 | 410 | 380 | 160 | 125 | 100 | 16 | 3 | 4-Φ18 |
| 65 | 410 | 380 | 180 | 145 | 120 | 18 | 3 | 4-Φ18 |
| 80 | 430 | 420 | 195 | 160 | 135 | 20 | 3 | 8-Φ18 |
| 100 | 430 | 440 | 215 | 180 | 155 | 20 | 3 | 8-Φ18 |
| 125 | 480 | 510 | 245 | 210 | 185 | 22 | 3 | 8-Φ18 |
| 150 | 480 | 510 | 280 | 240 | 210 | 24 | 3 | 8-Φ23 |
