內螺紋旋啟式止回閥
內螺紋不銹鋼旋啟式止回閥的功能是用來防止管路中的介質倒流。止回閥屬于自動閥類,啟閉件靠流動介質的力量自行開啟或關閉。止回閥只用于介質單向流動的管路上,阻止介質回流,以防發生事故。

- 在線咨詢

- 021-66861950
內螺紋旋啟式止回閥 介紹
應用規范
公稱壓力:2.5MPa
適用溫度范圍:-20~232℃~350℃
適用介質:水、油、氣及某些腐蝕性液體(W.O.G)
螺紋類型:G·NPT.BSPT.BSP DIN259/2999
特點
具有結構短、體積小、質量輕
閥瓣關閉快速,水錘壓力小
流道通暢,流體阻力?。粍幼黛`敏,密封性能好

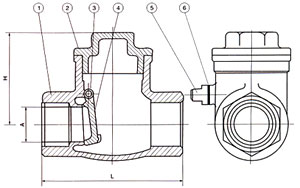

結構示意圖

主要零件材料
序號 | 零件名稱 | 材質 |
---|
1 | 閥體 | 不銹鋼CF8M/CF8 |
2 | 閥蓋 | 不銹鋼CF8M/CF8 |
3 | 搖桿插銷 | 不銹鋼316/304 |
4 | 閥瓣 | 不銹鋼CF8M/CF8 |
5 | 螺塞 | 不銹鋼316/304 |
6 | 螺塞墊片 | 聚四氟乙烯PTFE |
主要連接尺寸及重量
SIZE | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | 21/2″ | 3″ |
---|
A | 15 | 20 | 25 | 32 | 40 | 50 | 65 | |
H | 42 | 51 | 60 | 67 | 75 | 81 | 93 | 104 |
L | 65 | 80 | 90 | 105 | 120 | 140 | 180 | 200 |
